arduino花式點燈續
時間：2018-09-26 來源：未知
之前我們使用Arduino 實現了點燈，閃爍燈，串口點燈以及與上位機結合的點燈。這一次我們將實現一個UDP服務器接受命令實現點燈，以及使用Intel Edison開發板實現點燈。
一、UDP實現點燈
UDP服務器是一種網絡通信采取的正常方式。使用udp協議實現快速的網絡通信。在服務器端只需要 三個函數便可部署。
udp_socket = socket(AF_INET, SOCK_DGRAM, 0);
這個函數第一個參數是代表ipv4的作用域的宏，第二個參數是數據報的類型，udp使用的用戶數據報格式。函數返回值是指文件描述符，使用它作進一步操作。
int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
bind函數是將套接字與本地地址信息進行綁定。
struct sockaddr_in seraddr;
seraddr.sin_family=AF_INET;
seraddr.sin_port=htons(50000);
seraddr.sin_addr.s_addr=inet_addr("0.0.0.0");
Seraddr這個結構體需要填入ipv4的作用域，以及本機地址和本地端口。
再使用recfrom函數便可接受信息
recvfrom(fd,buf,sizeof(buf),0,NULL,NULL);
結合之前的串口函數，可以實現接受數據報打開串口給下位機Arduino發送信息：
代碼：
#include #include
/* See NOTES */#include
#include
#include
#include //#include
#include
#include
#include
#include
#include
#include
int serialfd;int uart_device_open(){
struct termios options;
if((serialfd=open("/dev/ttyUSB0",O_RDWR|O_NOCTTY|O_NDELAY))<0)
{
perror("open failed");
return -1;
}
tcgetattr(serialfd, &options);
options.c_cflag |= (CLOCAL | CREAD);
options.c_cflag &= ~CSIZE;
options.c_cflag &= ~CRTSCTS;
options.c_cflag |= CS8;
options.c_cflag &= ~CSTOPB;
options.c_iflag |= IGNPAR;
options.c_iflag &= ~(BRKINT | INPCK | ISTRIP | ICRNL | IXON);
options.c_cc[VMIN] = 12;
options.c_oflag = 0;
options.c_lflag = 0;
cfsetispeed(&options, B9600);
cfsetospeed(&options, B9600);
tcsetattr(serialfd,TCSANOW,&options);
printf("zigbee serial ok!\n");
return 0;
}
int main(int argc, const char *argv[]){
int fd;
fd=socket(AF_INET,SOCK_DGRAM,0);
if(fd<0)
{
printf("fd error\n");
return -1;
}
//socket
struct sockaddr_in seraddr;
seraddr.sin_family=AF_INET;
seraddr.sin_port=htons(50000);
seraddr.sin_addr.s_addr=inet_addr("0.0.0.0");
// host to network small htons
//bind 2 sockaddr <-- sockaddr_in
int ret_bind;
ret_bind=bind(fd,(struct sockaddr*)&seraddr,sizeof(seraddr));
if(ret_bind<0)
{
printf("fail to bind\n");
return -1;
}
//recvfrom
char buf[128];
uart_device_open();
while(1)
{
bzero(buf,sizeof(buf));
recvfrom(fd,buf,sizeof(buf),0,NULL,NULL);
printf("Buf:%s\n",buf);
if(buf[0]=='1'||buf[0]=='b'||buf[0]=='0')
{
write(serialfd, buf, 1);
printf("success to send %c\n",buf[0]);
}
}
close(fd);
return 0;
}
二、Intel Edison實現點燈

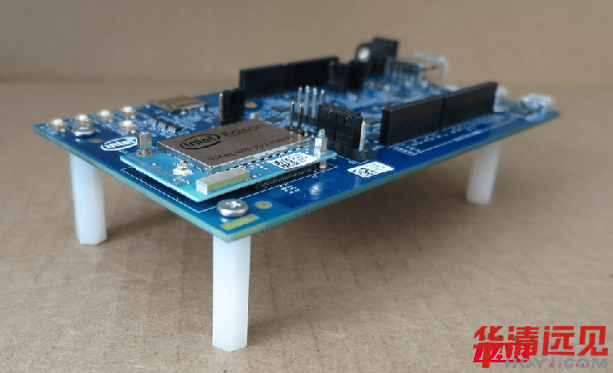

Edison是Intel推出的一款智能開發平臺，兼容Arduino，同時也是一款高性能的x86低功耗開發板。

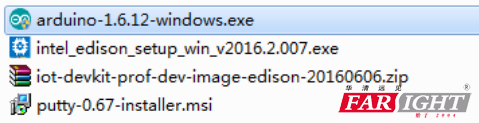

首先我們先配置一下Intel Edison：
一旦成功連接，Edison正常啟動，在windows中會出現一個盤符。
陸續安裝完Arduino的幾個開發包。
使用之前的Arduino代碼燒錄到開發板中，方法參照Arduino的使用;
如此便實現了Intel Edison的Arduino點燈程序。
