oscillator：振蕩器
phase locked loops：鎖相環（PLL）
這篇文章我們只涉及如何初始化APLL以及獲得相應的ARMCLK時鐘，對于其它部分我們放到下一次再進行介紹。
在芯片手冊里，“時鐘管理單元 (Clock Management Unit)“的簡稱為 CMU 。CMU_ XXX 表示“XXX 模塊內的 CMU ”，比如CMU_CPU等。
對于PC來說， CPU 、內存、主板、聲卡、顯卡等，這些功能部件由不同的芯片組成， 在實體上是相互獨立的。在嵌入式系統里，一塊芯片內往往集成了多種功能比如Exynos 4412 上面既有CPU，還有音頻 /視頻接口、 LCD 接口、 GPS 等模塊 這類芯片被稱為 SoC，即 System on Chip，譯為芯片級系統或片上系統。
Exynos4412時鐘體系

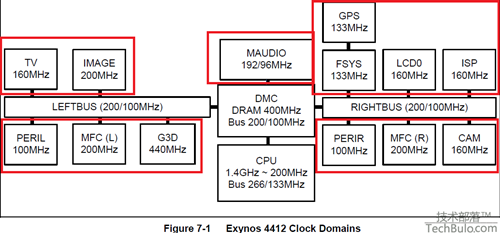

不同的模塊往往工作在不同的頻率下，一個芯片上采用單時鐘設計基本是不可能實現的 ，在 SoC設計中采取多時鐘域設計。4412的時鐘域有5個， 如下圖所示：
這 5個時鐘域名如下 (下文中的 BLK 表示 block ，模塊 )：
①CPU_BLK ：
內含 Cortex-A9 MPCore處理器、 L2 cache 控制器、CoreSight (調試用 )。CMU_CPU用于給這些部件產生時鐘 。
② DMC_BLK ：
內含 DRAM 內存控制器 (DMC)、安裝子系統 (Security sub system )、通用中斷控制器 (Generic Interrupt Controller，GIC) 。CMU_DMC 用于給這些部件產生時鐘。
③ LEFTBUS_BLK 和 RIGHTBUS_BLK：
它們是全局的數據總線，用于在 DRAM 和和其他子模塊之間傳輸數據。
④ 其他BLK ： 在上圖中，用畫筆圈起來的模塊 。
CMU_TOP用于給這些模塊產生時鐘。
4412有3個初始時鐘源：
① XRTCXTI引腳 ：接 32KHz（32.768KHz）的晶振，用于實時鐘 (RTC) 。
② XXTI引腳 ：接12M ～50 MHz的晶振， 用于向系統提供時鐘，也可以不接。
③ XUSBXTI引腳 ：接24MHz的晶振 ，該時鐘源提供給USB PHY和PLL（APLL、MPLL、VPLL、EPLL）。
為什么選擇給XUSBXTI引腳接外部晶振？晶振為什么選擇24MHz？
由于一般USB IP核需要直接使用高精度時鐘，所以在XUSBXTI引腳上接24M晶振，XXTI引腳就不需要接了。手冊上說由于iROM代碼是根據24M晶振頻率設計的。
We recommend using a 24 MHz crystal as the iROM design is based on the 24 MHz input clock.

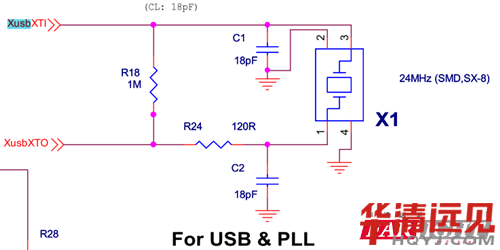

從原理圖上可知， 4412開發板外接24MHz的晶振；但是4412的CPU頻率可達1.4GHz。可以想象，一定有硬件部件把24MHZ的頻率提升為1.4GHZ，這個部件被稱為PLL（鎖相環）。4412內部其他部件也要工作于一定頻率，比 UART 、DDR等，也應該有PLL把24MHZ的頻率提高后供給它們。
PLL
4412有4個PLL，分別為APLL、MPLL、EPLL和VPLL；2個PHY：（USB PHY和HDMI PHY（PHY：物理層，一般指與外部信號接口的芯片））。芯片手冊5.3章節
① APLL：用于 CPU_BLK （可產生高達1.4GHz的頻率）；作為 MPLL 的補充，它也可以給 DMC_BLK 、LEFTBUS_BLK 、RIGHTBUS_BLK 和 CMU_TOP 提供時鐘。
② MPLL：（可產生高達1GHz的頻率）用于DMC_BLK 、LEFTBUS_BLK 、RIGHTBUS_BLK 和 CMU_TOP。
③ EPLL ：主要給音頻模塊提供時鐘，192MHz
④ VPLL ：主要給視頻系統提供54MHz時鐘， 給 G3D(3D圖形加速器 )提供時鐘，或者是1.1V下的440MHz。
⑤ USB PHY ：給 USB 子系統提供 30MHz 和 48MHz 時鐘 。
⑥ HDMI PHY ：產生 54MHz 時鐘 。
4412時鐘流程
以上圖為例，里面涉及3個概念：
① MUX：多路復用，即從多個輸入源中選擇一個
② PLL：把低頻率的輸入時鐘提高后輸出
③ p：分頻器，把高頻率的輸入時鐘降頻后輸出

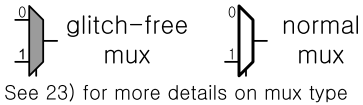

左邊深色的：無抖動多路選擇器，無抖動意味著在多路選擇切換的瞬間，下游時鐘就可以穩定下來。需要注意是在切換時要保證上游時鐘已經存在并穩定，不然下游時鐘狀態不確定。
右邊淺色的：有抖動多路選擇器，意味著多路選擇切換后，要經歷一段時間的不穩定時間，但是有穩定后有相應寄存器標志位標示下游時鐘已經穩定，這類指示寄存器器一般以CLK_MUX_STAT開頭。
由APLL的時鐘流程圖可知， 它的時鐘來源可以是 XXTI引腳上接的晶振，也可以是 XUSBXTI 引腳上接的晶振，通過上圖左邊的MUX來選擇，這個MUX的輸出被稱為FINPLL。
通過設置APLL的寄存器 (根據公式選擇參數值 )，可以把FINPLL提高為某個頻率輸出，假設為1.4GHz ，在圖上它被命名為FOUTAPLL。
繼續往右看圖，里面有多個p ，可以設置對應的寄存器把頻率降下來。 CPU可以工作于1.4GHz，但是其他模塊不能工作于這么高的頻率所以要把頻率降下來。
如何設置PLL
設置 PLL 的流程如下： 的流程如下：
（1）設置系統PLL鎖定時間
（2）配置PLL
（3）配置各模塊分頻系數
（4）切換到PLL時鐘
① 設置PLL的 P、M、S值，這是根據期望得到的頻率用公式計算出來
② 設置PLL的其他控制參數
③ 使能PLL
④ PLL會等待一段時間使時鐘穩定
⑤ 設置MUX ，選擇PLL所輸出的時鐘
簡單地說就是： 先設置，再啟動，后使用。
第 5點意味著：如果當前正使用該PLL，那么先設置 MUX 改用其他時鐘源或禁止使用此 PLL，設置完PLL后再設置MUX改回原來所使用的PLL時鐘。
PLL寄存器

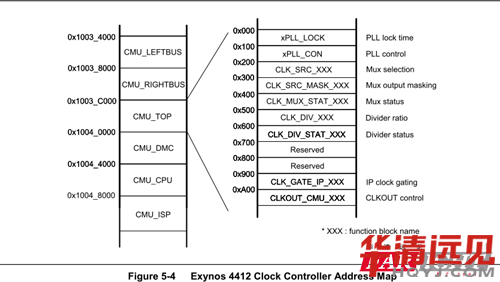

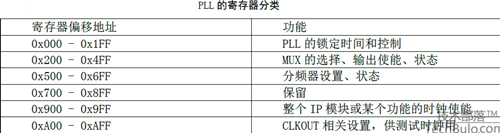

4412時鐘控制器地址分布表
以APLL舉例說明。

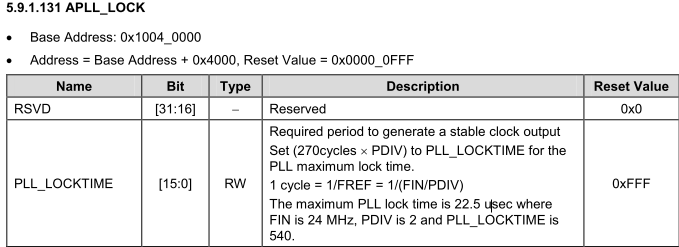

APLL的地址即是上表中的CMU_CPU，即0x1004_4000 - 0x1004_8000（相關描述見芯片說手冊5.9.1.131 APLL_LOCK之后的說明）。
簡單的說，比如復位后，CPU默認工作頻率在400Hz，現在需要升到1000Hz工作，那么從400-->1000Hz需要一個過程，假設為時間t1，在t1這段時間內，CPU的頻率是變化的，那么CPU的狀態就是不穩定的，此時，就需要把頻率鎖定，設置鎖定時間，直到CPU穩定的輸出頻率。
說明：設置APLL的參數并使能它后， APLL 并不能立刻輸出穩定的時鐘 ，它需要經歷一個鎖定的時間 (lock time) 。APLL的大鎖定時間是： (270 x Pp) 個周期。 所以 APLL_LOCK 設置為 (270 x Pp) 就可以了。（Pp即為PMS中的P值）

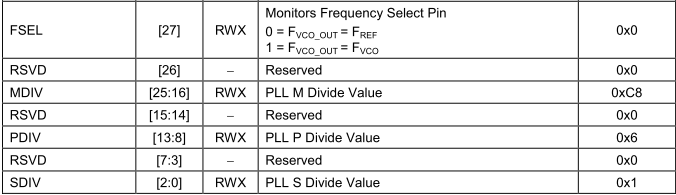

APLL_CON0寄存器
注意（Sp默認值應該為0x0而不是0x1）：
APLL_CON0的reset value能夠在24MHz的輸入時鐘頻率下產生一個800MHz的時鐘。
Fout = 24 * 200 / (6 * 2^0) = 800MHz
FOUT = SRCCLK* M/(P * 2^S)
根據 M、P、S的值，可以算出APLL的輸出時鐘(芯片手冊的公式中2Sp應該是2的指數)：
FOUT = Mp x FIN / (Pp x 2 ^ Sp)
FOUT范圍21.9MHz~1400MHz。

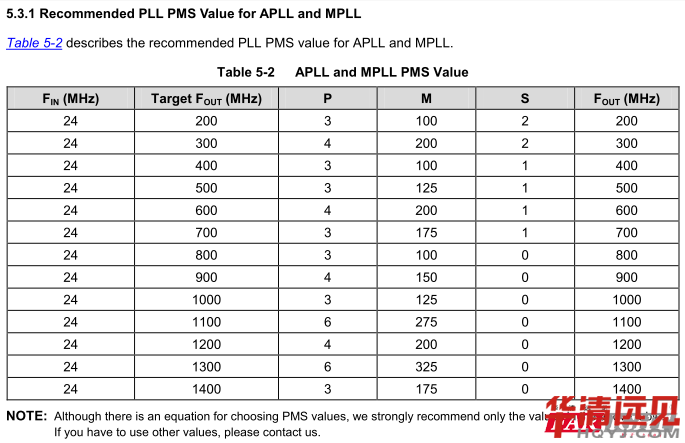

M、P、S的值應從下表中選取
Fout = 24 * 175 / (3 * 1) = 1400
APLL_CON1( 地址 : 0x10044104)（這里只列出了有用的位）
該寄存器用于設置 BYPASS 模式，即APLL是直接輸出FIN時鐘，還是提升頻率后再輸出時鐘；也用于設置AFC(自動頻率控制 )功能，暫時無需理會。該寄存器取默認值即可。
CLK_SRC_CPU (地址 : 0x10044200)
參考上面的APLL時鐘流程圖：

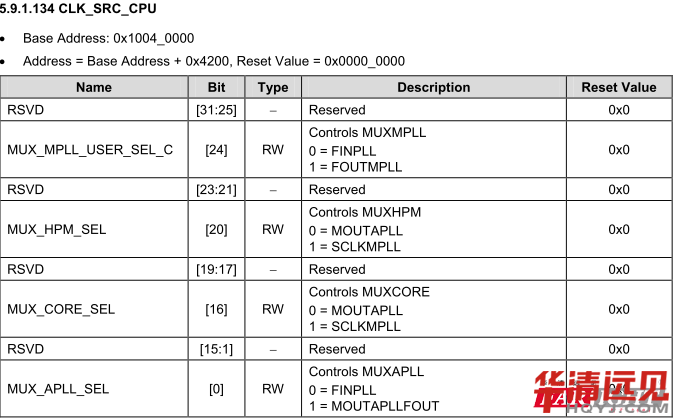

① BIT[0] 控制第1個MUX (即 MUXAPLL) ，用 于選擇是使FIN還是 APLL 的輸出時鐘，這個輸出被稱為 MOUTAPLL。
② BIT[16]控制 第2個 MUX( 即 MUXCORE) ，用于選擇 MOUTAPLL 還是 SCLKMPLL 。其中 SCLKMPLL 由下面的 MUXMPLL 控制。
③ BIT[24]控制第3個MUX( 即 MUXMPLL) ，用于選擇 FINPLL 還是 FOUTMPLL ，這個輸出被稱為SCLKMPLL 。其中， FOUTMPLL來自MPLL 的輸出。
④ BIT[20]控制第4個 MUX( 即 MUXHPM) ，用于選擇 MOUTAPLL還是 SCLKMPLL 。

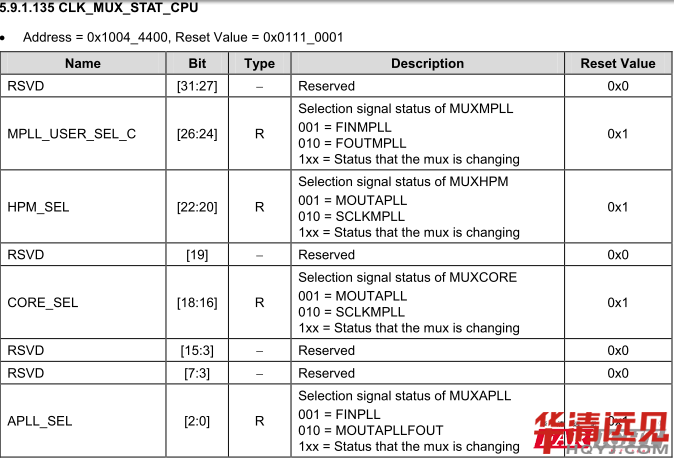

CLK_MUX_STAT_CPU (地址 : 0x10044400) ：
該寄存器全部為只讀寄存器，用于讀取 CLK_SRC_CPU寄存器里所設置的MUX 狀態。
CLK_p_CPU0 (地址 : 0x10044500)，CLK_p_CPU1( 地址 : 0x10044504)

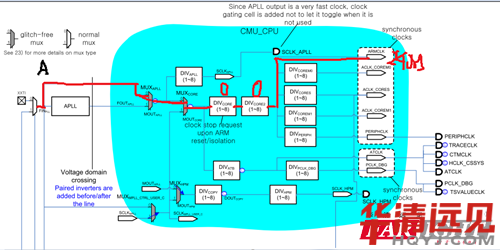

參考上面的APLL時鐘流程圖，以 CPU 的工作頻率 ARMCLK 為例，根據上圖計算ARMCLK的頻率：
ARMCLK = MUXCORE的輸出 / pCORE / pCORE2
= MOUTCORE / (CORE_RATIO + 1) / pCORE2
= MOUTCORE / (CORE_RATIO + 1) / (CORE2_RATIO + 1)
MOUTCORE表示MUXCORE的輸出，在MUXAPLL為1、MUXCORE為0時，它等于“Mp x FIN / (Pp x 2 ^ Sp)，即APLL的輸出FOUT”
這里需要確認的是如何確定MOUTCORE的具體值，根據CLK_SRC_CPU中的BIT[0]以及BIT[16]確定MUXAPLL即MUXCORE的值。
CLK_p_STAT_CPU0 (地址 : 0x10044600)，CLK_p_STAT_CPU1( 地址 : 0x1004 604)
用于判斷設置分頻參數后，分頻器輸出是否已經穩定。
在裸機程序中打印相關寄存器的值，分析一下當前CPU的時鐘。
分析一下該值：
首先APLL_CON0寄存器
Sp=0x0, Mp=0x3, Pp=0x7d=125---> Fout = 24 * 125/ (3 * 1) = 1000MHz--->APLL
APLL_CON1寄存器：BIT[22]=0，BYPASS=0。
CLK_SRC_CPU：0001 0000 0000 0000 0000 0000 0001
MUX_APLL_SEL= 1 ->MOUTAPLLFOUT
MUX_CORE_SEL= 0 ->MOUTAPLL(這兩個決定了當前使用的就是FOUT的時鐘)
CLK_p_CPU0寄存器：BIT[30:28]=0 BIT[2:0]=0
ARM_CLK=MOUTCORE / (CORE_RATIO + 1) / (CORE2_RATIO + 1)
= FOUT/1/1= FOUT=1000MHz
為什么當前的ARM_CLK是1000MHz？而不是1400MHz？
VDD_ARM 電壓是多少？

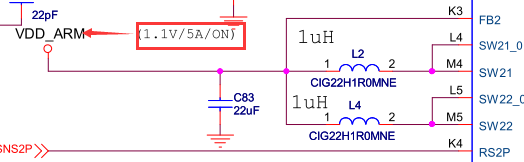

通過電路原理圖可知VDD_ARM的電壓為1.1V。
經過APLL倍頻后的時鐘路徑
24MHz時鐘路徑
通過配置APLL寄存器，將當前接入的24MHz時鐘倍頻至固定頻率，并通過配置復用器以及分頻器，輸出相應的CPU時鐘ARMCLK。
這里我們略微分析一下配置時鐘的過程。

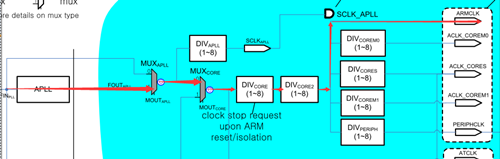

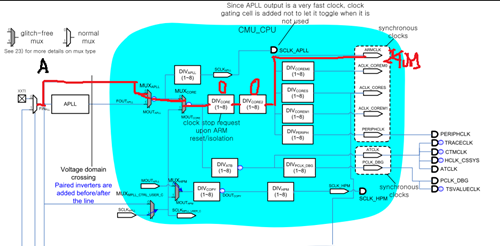

圖 使用APLL倍頻后的時鐘圖
配置APLL
APLL使一個PLL（鎖相環），在4412中這樣的PLL一共有4個，其他的名為MPLL，EPLL，VPLL，它們主要的功能就是將一個低頻率的輸入時鐘成倍提高，例如通過配置APLL后，可以將24MHz的時鐘提升至（200-1400）MHz，然后經過對應的多路復用器（MUX，從多個輸入源中選擇一個）后，再由相關的分頻器（p，把高頻率的時鐘降頻后輸出）分頻完成后得到相應的ARMCLK。
APLL倍頻的相關公式：
FOUT = FIN* M/(P * 2^S)
FOUT指經過APLL倍頻后的輸出值，在上圖中叫FOUTAPLL，FIN指的是外部輸入時鐘，圖中的FINPLL為24MHz，P、M、S的值為倍頻值，可以通過寄存器（APLL_CON0）進行配置，這里的值好取芯片手冊中固定的那些，如下圖。
例如我們要輸出一個1000MHz的時鐘，相應的計算公式為：
FOUT = 24MHz * 125/(3 * 2^0) = 1000MHz。//其他的時鐘則按照同樣的方式進行計算
圖 配置APLL后
配置MUX多路復用器

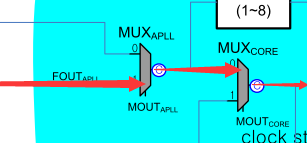

這里需要配置MUXAPLL以及MUXCORE兩個，這個由CLK_SRC_CPU寄存器進行配置，對于MUXAPLL為1選擇輸入源為FOUTAPLL，對于MUXCORE為0選擇MOUTAPLL。
圖 配置兩個MUX后
配置p分頻器
這里需要配置pCORE以及pCORE2兩個分頻器，這個由CLK_p_CPU0寄存器進行配置，將CORE_RATIO以及CORE2_RATIO均配置為0，這樣就可以得到1000MHz的ARMCLK。
相應的分頻器的計算公式：
對于pCORE分頻器來說，輸入時鐘源為MOUTCORE（M代表MUX，OUT表示輸出，CORE代表CORE復用器，即MOUTCORE是MUXCORE復用器輸出時鐘），輸出時鐘源為DOUTCORE，計算輸出時鐘源的大小為
DOUTCORE = MOUTCORE/(CORE_RATIO + 1)
對于及pCORE2分頻器來說，輸入時鐘為DOUTCORE，輸出時鐘為ARMCLK，計算輸出時鐘源的大小為
ARMCLK = DOUTCORE/(CORE2_RATIO + 1)
MOUTCORE時鐘就是由APLL倍頻后得到的FOUTAPLL，這樣我們可以獲得整個的時鐘計算公式
ARMCLK = (FIN*M)/(P*2^S*（CORE_RATIO+1）*(CORE2_RATIO+1))
下面介紹一下程序中的流程，相關寄存器不進行介紹，需要閱讀芯片手冊7.9.1章節
寄存器CLK_SRC_CPU更改系統使用時鐘，配置為暫時使用晶振提供時鐘，等我們APLL配置好并且穩定之后再切換回來。
CLK_SRC_CPU = 0x0;
寄存器APLL_LOCK 設置系統PLL鎖定時間，由于倍頻到較高時間，需要一個穩定的過程，這個過程為270*P的時間（P為PMS中的P值）。
APLL_LOCK = 270 * 3;
寄存器APLL_CON0 配置APLL需要的PMS值，并使能APLL。
APLL_CON0 = ((1<<31) | (0x7d<<16) | (0x3<<8) | (0x0));

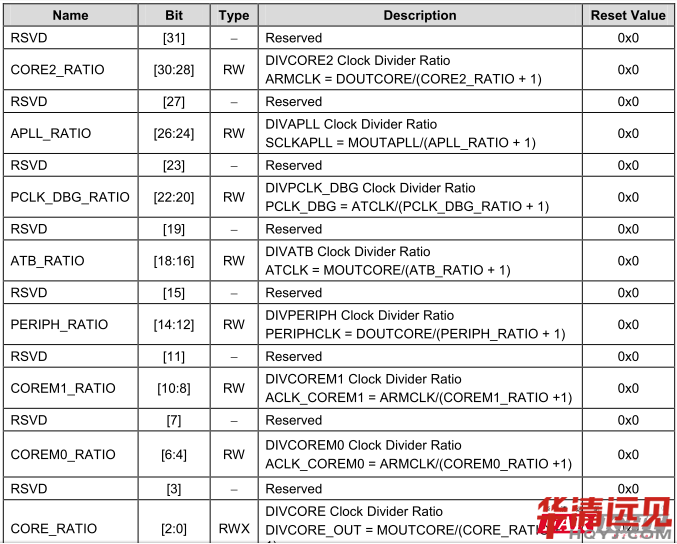

寄存器CLK_p_CPU0 配置需要的分頻值CORE_RATIO及CORE2_RATIO
CLK_p_CPU0 = ((0<<28) | (2<<24) | (1<<20) | (6<<16) |(7<<12) | (7<<8) | (3<<4) | (0<<0));
寄存器CLK_SRC_CPU 使能APLL輸出。
CLK_SRC_CPU = 0x01000001;
不考慮其他影響，簡配置流程就是上邊的步驟。
